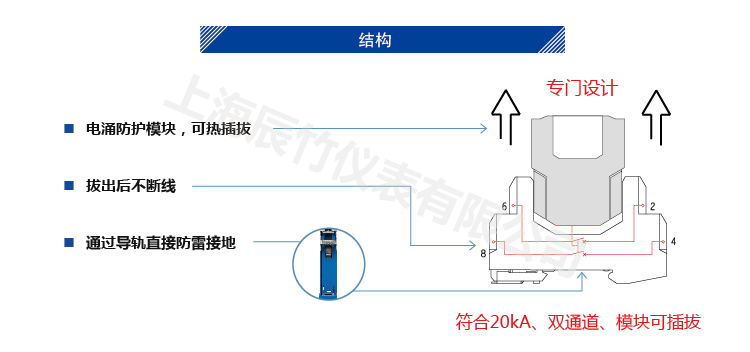

二线制5V本安信号SPD，EX ia Ⅱ C T4~T6 Ga，C2:20kV/10kA/线，D1 (10/350us):2.5kA/线，热插拔，导轨接地。
|

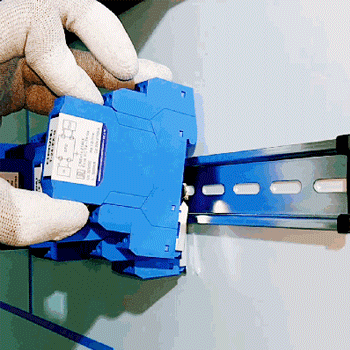

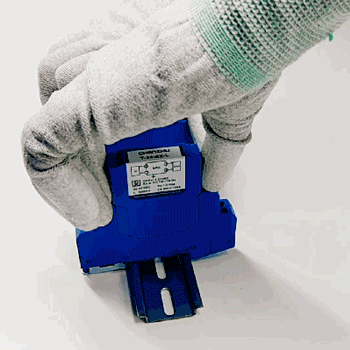

<span style="font-family:微软雅黑, " line-height:12px;">安装与拆卸
|

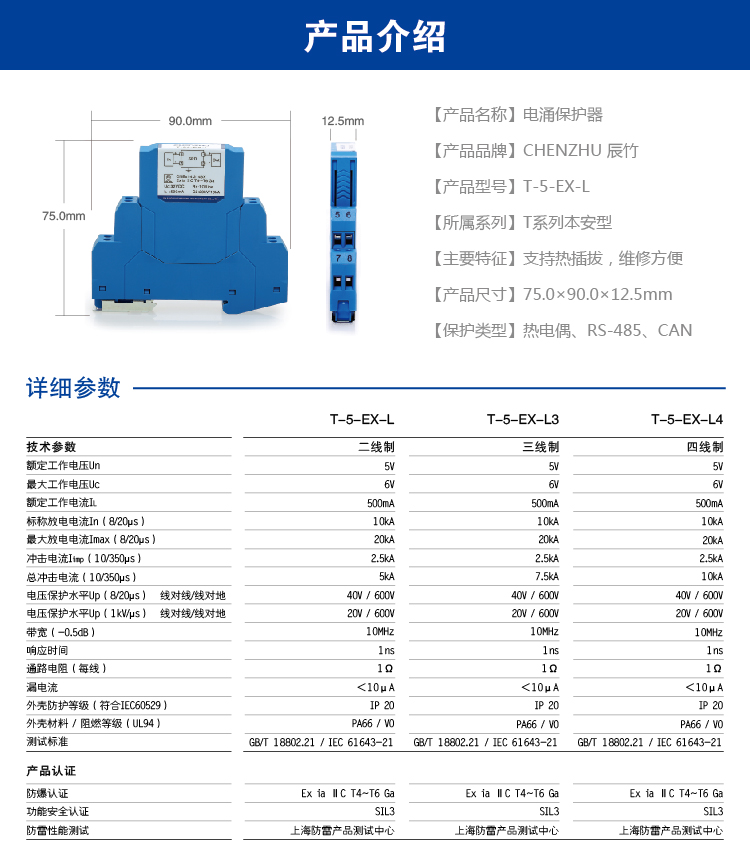

基本参数
| 响应时间 | 1ns |
| 通路电阻（每线） | 1ohm |
| 带宽 | 10MHz（-0.5dB) |
| 漏电流 | ＜10uA |
| 最大工作电压Uc | 6VDC |
| 额定工作电压Un | 5VDC |
| 额定工作电流IL | 500mA |
产品认证
| 认证 | 防爆认证;防雷认证;功能安全认证 |
环境要求
| 最大海拔高度 | 2000m |
| 适用场所 | 机柜、防爆箱 |
| 相对湿度 | 10%—90% |
| 储存温度 | ﹣40—85℃ |
| 连续工作温度 | ﹣40—70℃ |
标准/规程
| 名称2 | GB 3836.4 / IEC 60079-11; IEC 61508 |
| 名称 | GB/T 18802.21 / IEC 61643-21; GB 3836.1 / IEC 60079-0 |
产品特征
| 特征 | 5V，20kA;本安型;热插拔;二线制 |
保护类型
| 保护对象/系统 | 热电偶;RS-485;CAN |
尺寸
| 深度 | 75.0mm |
| 宽度 | 12.5mm |
| 高度 | 90.0mm |
外壳
| 材料 | PA66 |
| 防护等级 | IP20 |
| 阻燃等级 | V0 |
| 颜色 | 蓝色 |
| 品牌 | Dinkle |
安全数据（防爆）
| 最大内部电感Li | 0uF |
| 最大内部电容Ci | 0mH |
| 最大输入功率Pi | 0.75W |
| 最大输入电流Ii | 500mA |
| 最大输入电压Ui | 6V |
安全数据（防雷）
| 最大放电电流Imax（8/20us） | 20kA |
| 冲击电流Iimp（10/350us) | 2.5kA |
| 电压保护水平Up（1kV/us） | 20V（线对线）/600V（线对地） |
| 电压保护水平Up（8/20us) | 40V（线对线）/600V（线对地） |
| 标称放电电流In（8/20us) | 10kA |
安全特性参数（SIL）
| 完全完整性等级（SIL） | SIL3 |
| 安全失效分数（SFF） | 90.56% |
| λtotal | 32.66 |
| λDD | 19.38 |
| λDU | 2.02 |
| λSD | 0 |
| λSU | 11.26 |
认证标准
| 防爆认证 | Ex ia ⅡC T4～T6 Ga |
| 功能安全 | SIL3 |
| 防雷认证 | 上海防雷产品测试中心 |
连接参数
| 最大紧固力矩 | 0.5Nm |
| 连接方式 | 端子接线 |
| 剥线长度 | 8mm |
| 柔性导线截面范围 | 0.2—2.5mm2 |
| 刚性导线截面范围 | 0.2—4mm2 |
安装
| 安装位置 | 机柜 |
| 接口类型 | 螺丝 |
| 安装方式 | 35mm导轨 |
